Luotauksen nauhoitus + Autochart = Omat kartat

Kauden aluksi hommasimme Humminbirdin viistoluotainkombon ja olimme selvittäneet valmiiksi että myös sillä voi tehdä omia karttoja luotausdatasta muiden merkkien tavoin. Humminbirdin ohjelma ei ehkä ole niin tunnettu kuin esimerkiksi Lowrancen vastaava ja monella se on saattanut jäädä kokonaan huomaamatta ja näin ollen hyödyllinen ominaisuus jäänyt vaille käyttöä.

Autcohart
Autcohart

Laitteen lisäksi tarvitsee Autochart nimisen ohjelman (onix sarjan laitteissa sisäänrakennettu) jonka mukana tulee tyhjä karttakortti johon luotauksia voidaan nauhoittaa ja jolle myös valmis karttadata siirretään. Kauden aikana jokaisella reissulla on ollut nauhoitus päällä ja suurin osa reissuista onkin ollut enimmäkseen nauhoittelua ja vaaput ovat olleet vedossa toissijaisesti. Kun nauhoitusdataa alkaa olla tarpeeksi myös kartat alkavat näyttää entistä paremmilta ja niistä alkaa muodostua hyviä kokonaisuuksia. Omia karttoja tekemällä on mahdollista löytää paljon valmiissa kartoissa näkymättömiä pohjanmuotoja ja näin ollen omasta kalastuksesta saa ajan myötä entistä tarkempaa ja uistinten menetykset ”yllätys” pateille vähenevät.

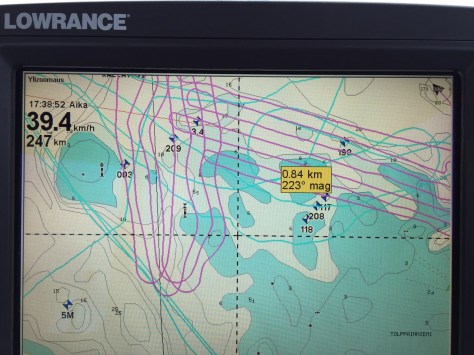

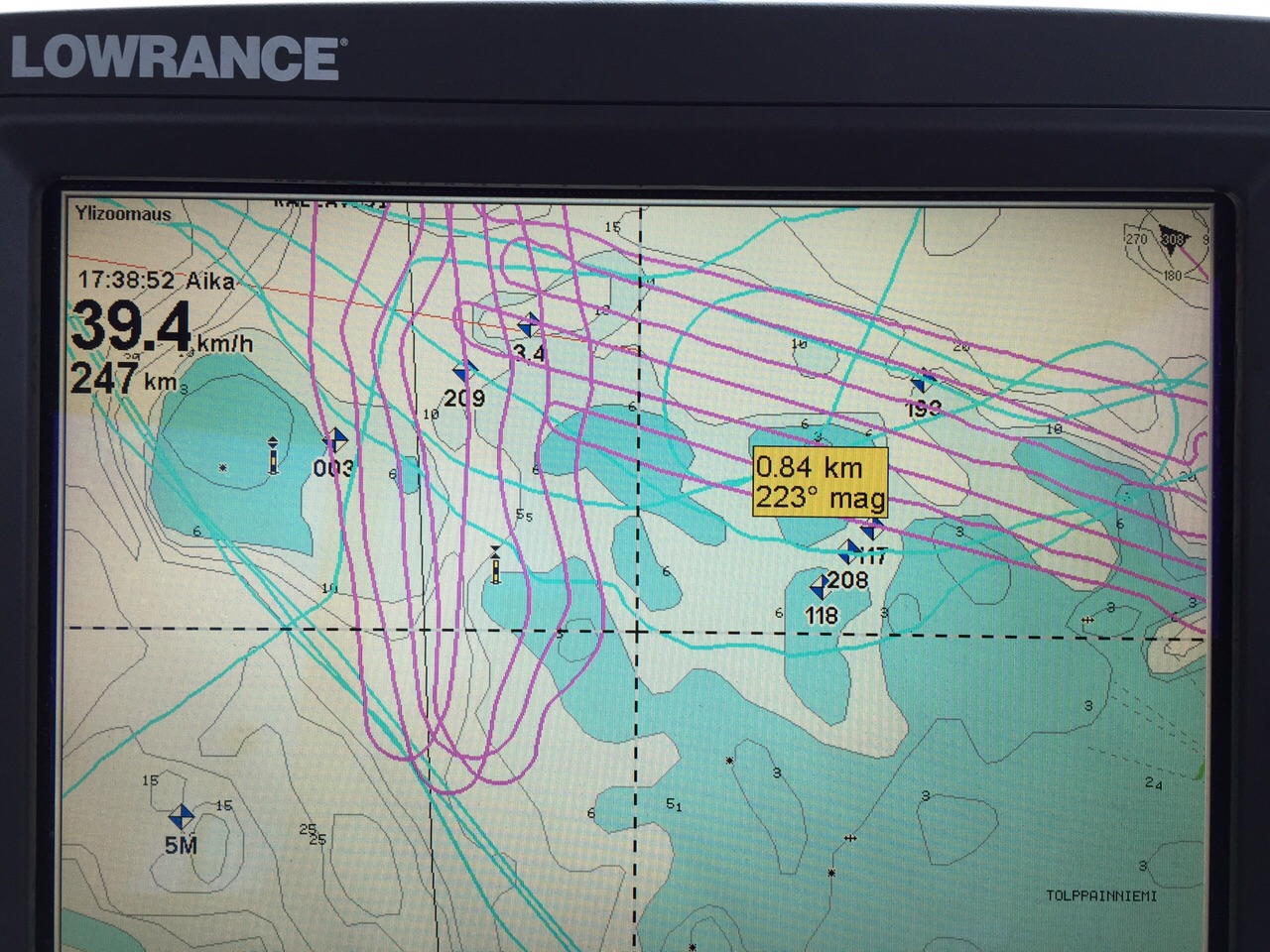

Luotausuistelua
Luotausuistelua

Elikkäs homma menee yksinkertaisesti niin että ensiksi laitetaan tyhjä muistikortti plotteriin josta laitetaan nauhoitus päälle, laite tallentaa sijaintitiedon ja syvyyden. Tämän jälkeen data siirretään tietokoneeseen jossa on autochart ohjelma ja tällä datasta tehdään kartta. Tämän jälkeen data päivitetään kortille ja se on valmis käytettäväksi sitä tukevissa plottereissa. Luotausdatan nauhoituksen voi tehdä mille tahansa muistikortille mutta valmis karttadata on siirrettävä ohjelman omalle kortille, muuten plotteri ei tunnista karttaa.

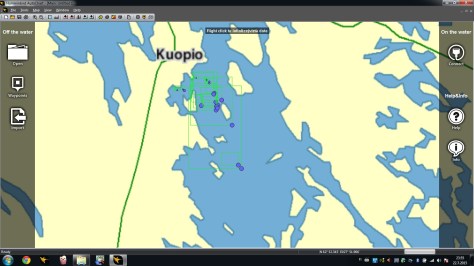

Näytöllä näkyvät luotausdataa sisältävät alueet
Näytöllä näkyvät luotausdataa sisältävät alueet

Kartan tekeminen ohjelmalla on helppoa. Luotausdatatiedostot siirretään ohjelmaan jonka jälkeen se näyttää niiden sijainnit karkealla kartalla. Tämän jälkeen valitaan kohta joka ”mapataan”, ohjelma voi kerralla tehdä 7000x7000m kokoisen alueen.

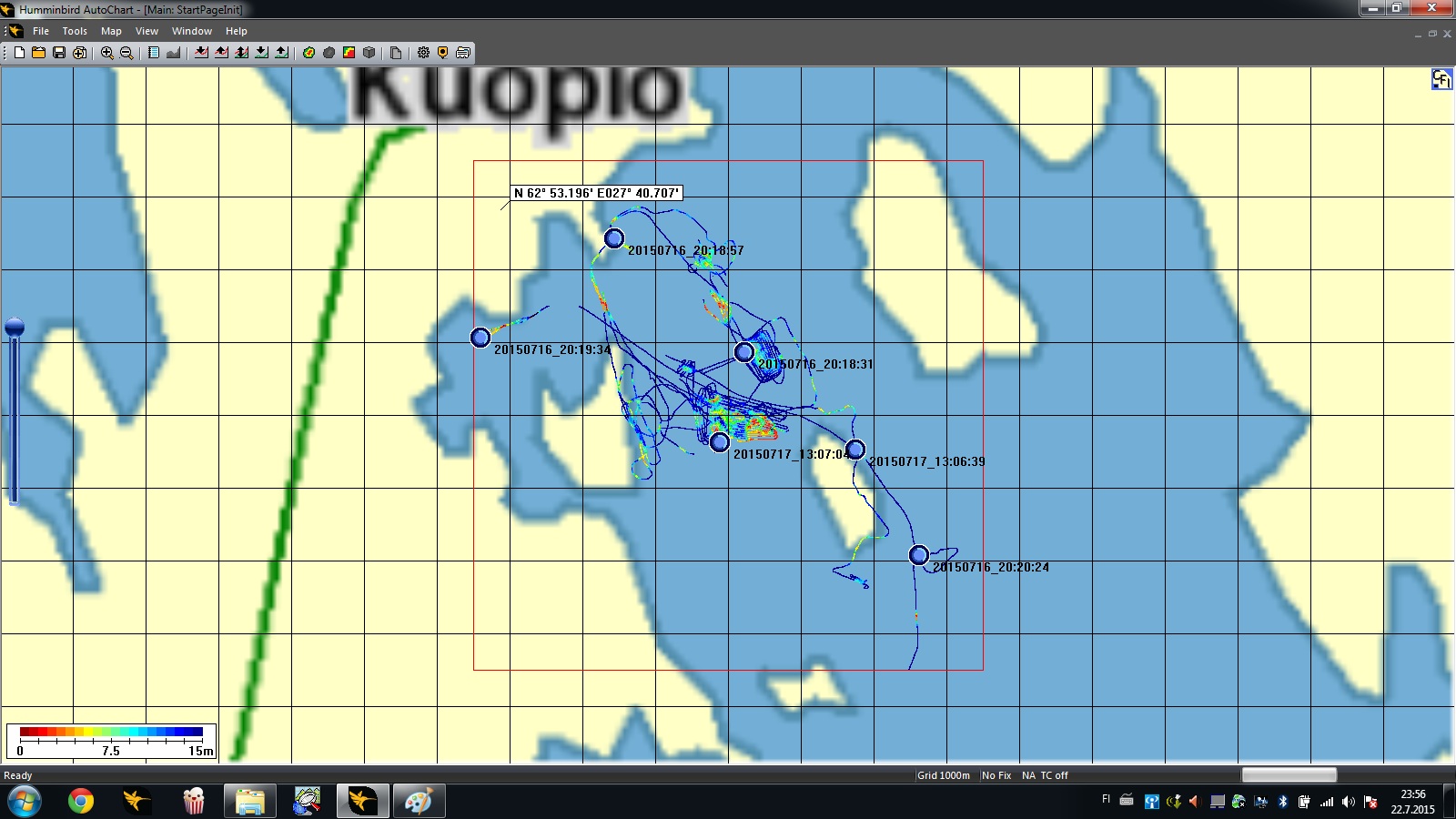

Kartat
Kartat ”mapattuna”

Mappauksessa ohjelma piirtää reitit kartalle ja reitissä näkyy syvyys eri väreinä. Tämän jälkeen luodaan kartta jossa dataa käsitellään ja aiemmat reitit levenevät.

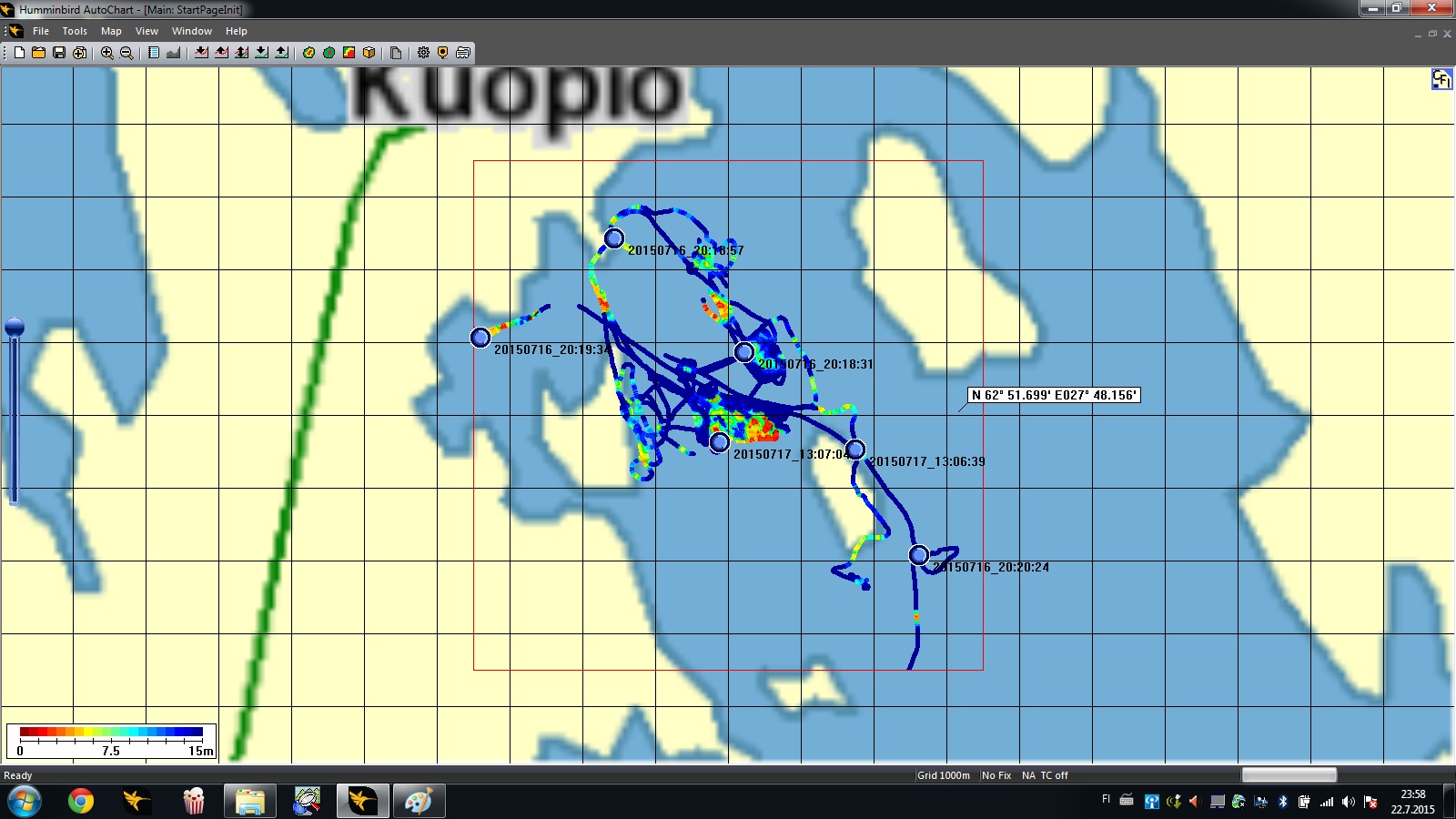

Kartat tehtynä
Kartat tehtynä

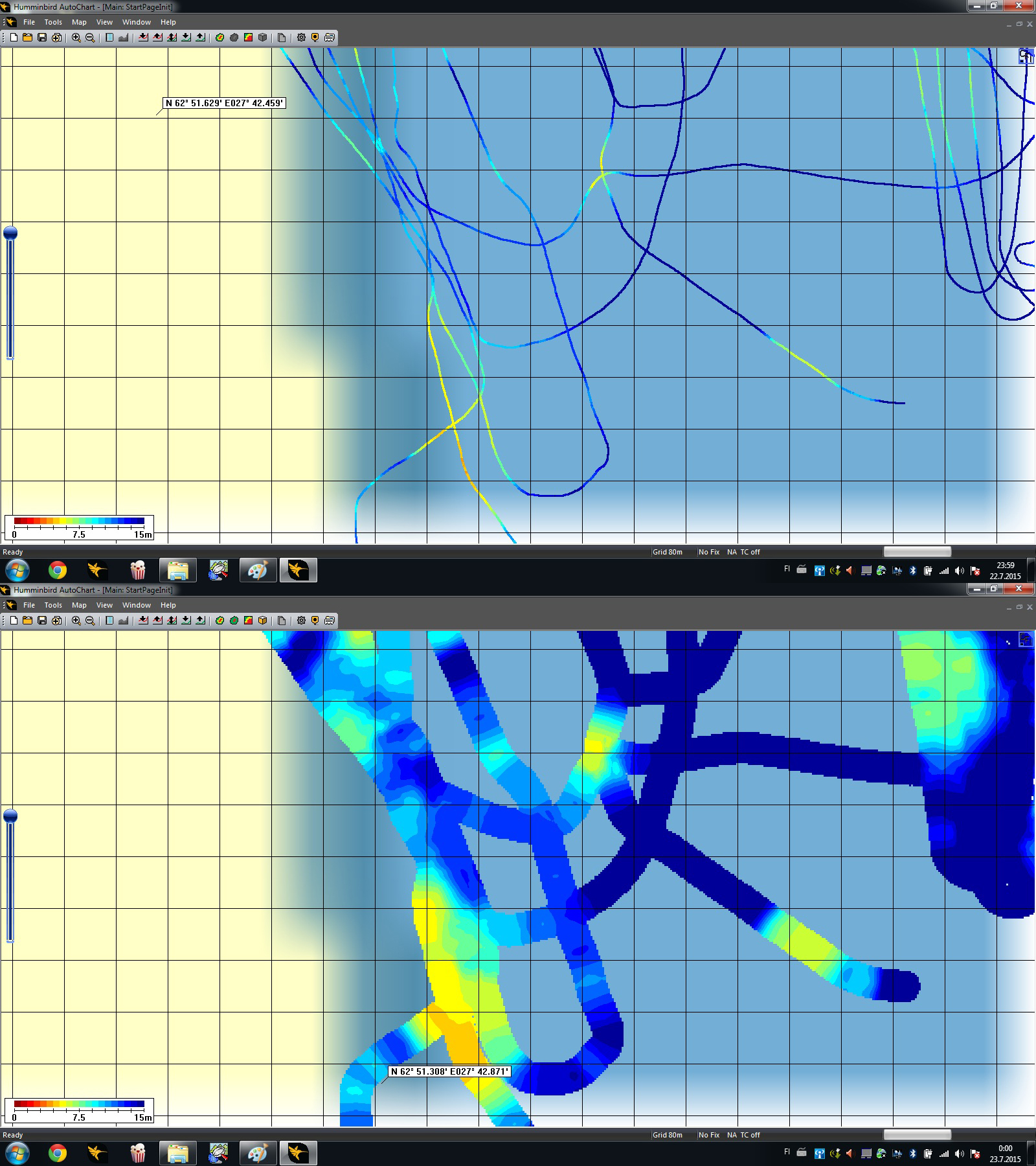

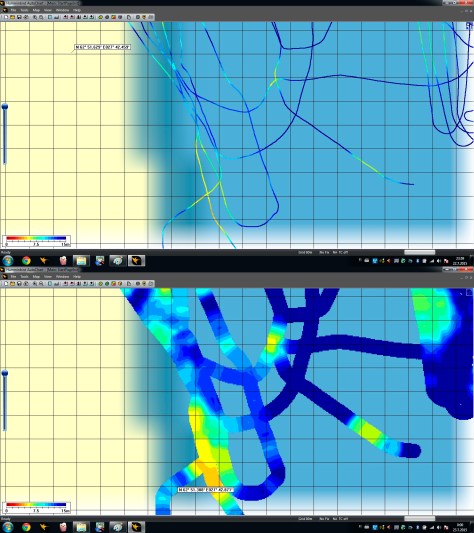

Yksittäiset jäljet
Yksittäiset jäljet ”mapattuna” ja tehtynä kartaksi

Tämä on lopullinen datasta saatava informaation määrä. Kun kartat päivitetään sitä varten olevalle muistikortille, ohjelma tekee myös syvyyskäyrät. Ohjelmassa voidaan käyttää näkymää jossa on pällekkäin väreinä olevat syvyydet ja syvyyskäyrät, plotterille siirrettäessä värit ovat vain sinisen sävyjä mutta syvyyskäyrät näkyvät plotterissakin.

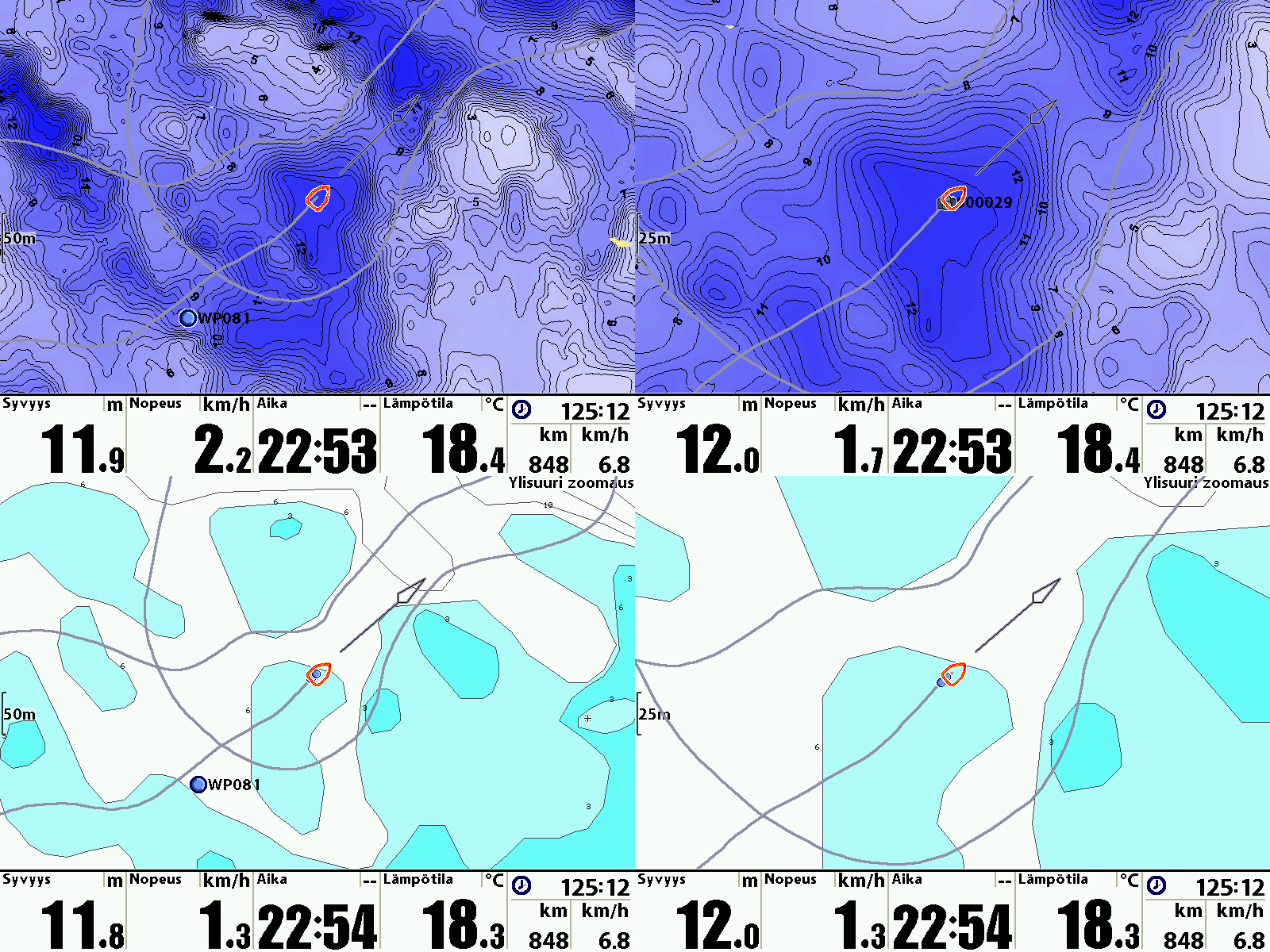

Oma kartta vs. Navionics
Oma kartta vs. Navionics

Ohjelmassa on myös mahdollisuus tehdä ”Map Image” eli luoda kuva kartasta, tämä ominaisuus on tehty tietokoneen navigointiohjelmia varten. Ohjelma luo kuvan kartasta jossa näkyvät värit ja syvyyskäyrät, sen jälkeen voi valita minkä kalibrointitiedoston Autochart tallentaa kartalle. Tämän jälkeen map imagen voi siirtää johonkin navigointiohjelmaan ja kalibroida kartan siinä ja sen jälkeen sitä voi käyttää uistellessa. Olemme itse käyttäneet tietokoneella Ozi Exploreria, viimeksi käytimme ohjelmaa noin kymmenen vuotta sitten mutta se ei ole juurikaan muuttunut joten käyttöönotto oli helppoa. Homma tapahtui niin että Autochartista tallenettu karttakuva avattiin Ozissa ja kalibroitiin muutamalla koordinaattipisteellä, mitä enemmän laittaa pisteitä sen tarkemman kalibroinnista saa. Tämän jälkeen kartta on valmis käytettäväksi ja mielestämme selkein versio siitä on Ozin näytöllä.

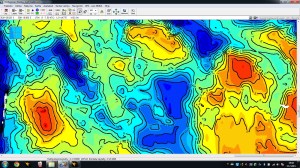

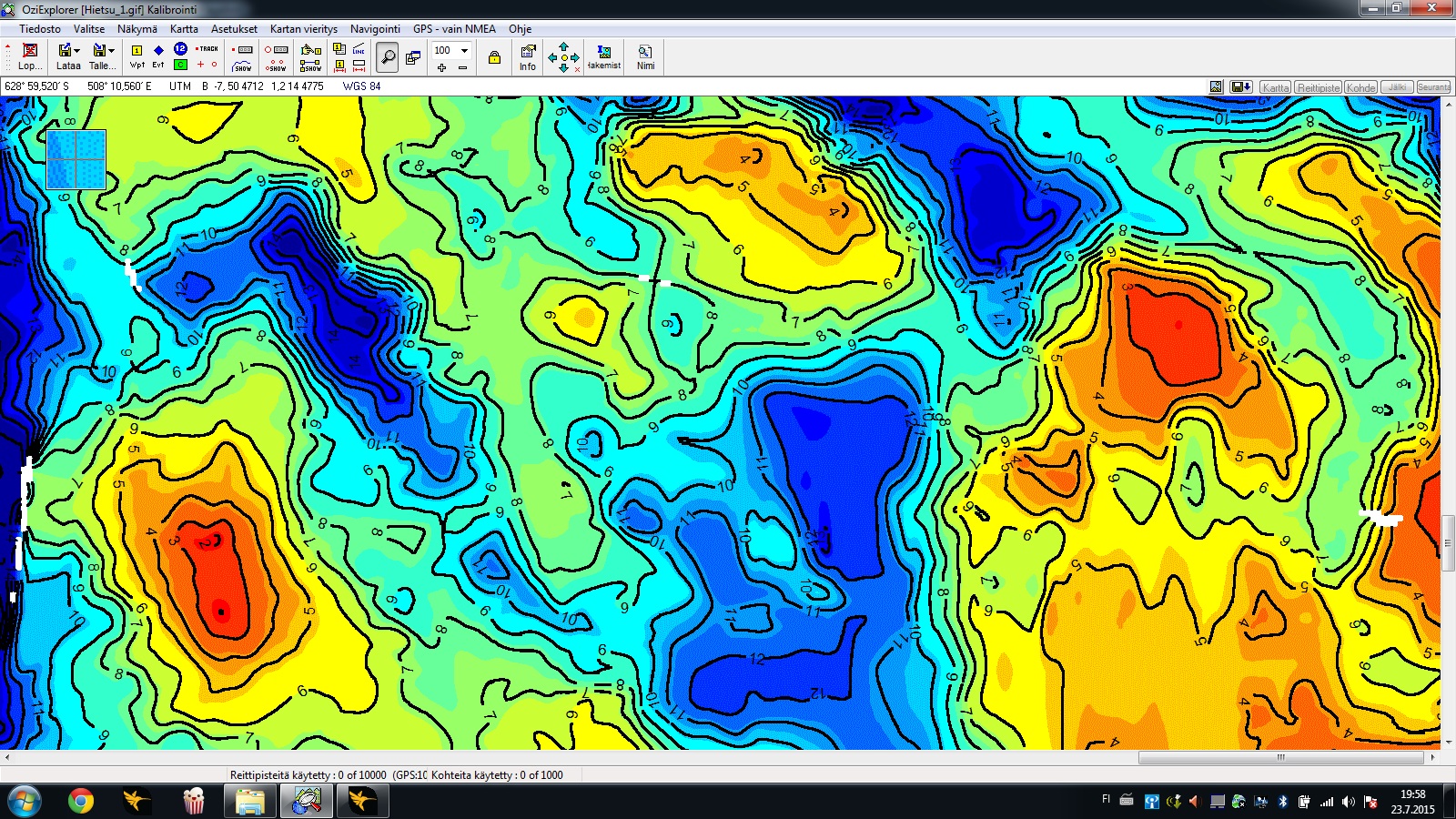

Sama kuva Ozi Explorerissa
Sama kuva Ozi Explorerissa

Itse Autochart ohjelmaakin voi käyttää plotterina kunhan gps on yhdistetty tietokoneeseen, tällöin sijainti näkyy pisteenä luodattujen karttojen päällä mutta jos haluaa että syvyyskäyrät näkyvät Autochartin kanssa pitää koneessa olla myöskin Autochartin karttakortti sisässä. Tämä on helppo keino käyttää karttoja tietokoneessa ilman kalibrointeja tai ylimääräisiä ohjelmia.

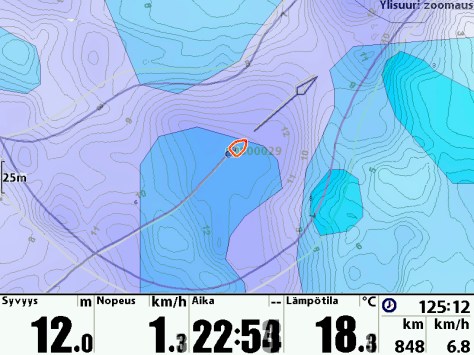

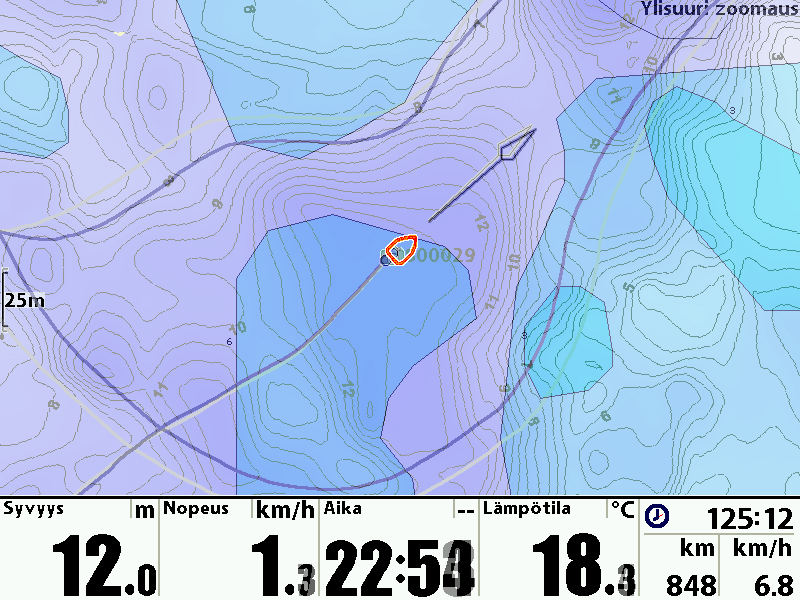

Itse tehty kuva jossa päällekkäin oma kartta ja Navionics
Itse tehty kuva jossa päällekkäin oma kartta ja Navionics

– Antti
