Pilkkikaikuluotaimen päivitys

Taas se alkaa, elektroniikan päivittäminen nimittäin. Tähän kierteeseen en taaskaan nähnyt joutuvani, mutta niin vain tapahtui. Rahaa näihin harrasteisiin saa menemään, mutta maksaahan se kaljakin.. Ja jos saan perustella hankintoja, niin muuttui pilkkiminen ainakin paljon mielekkäämmäksi!



Ensimmäisen pilkkikaikuluotaimen rakentelin itselleni aika tarkalleen vuosi sitten tammikuussa 2015. Tämä kaikuluotain oli tarkoitettu ”integroida” osaksi pilkkireppujakkaraa laittamalla isohkoon etutaskuun luotaimella varustettu muovikotelo, jossa kaikki luotaimeen liittyvä kulki kätevästi yhdessä läjässä ja sai purettua repusta irti muutamassa sekunnissa.

Ja mistä kaikki sai alkunsa?

Kuulin että serkkupoika oli ostanut Lowrance Elite-4x HDI laitteeseensa pilkkianturin ja aikoi asentaa sen pilkkireppuun. Tästä heräsi kiinnostukseni pilkkikaikua kohtaan. Etsin tietoa mitenkä laite toimii ja onko siitä niin suurta hyötyä kuin annetaan ymmärtää. Tietoa löytyi melko vähänlaisesti ja olin hieman skeptinen koko juttua kohtaan. Tästä noin 2 viikkoa eteenpäin lähdin käymään pilkillä serkkuni kanssa. Pilkkipaikoille päästyämme aloimme pilkkiä aivan kuten ennenkin, poikkeuksena se, että viereiseltä reiältä kuului jatkuvasti tietoa siitä, kuinka kalaa on alla. Kalaa nousikin aina kun sen kerrottiin tulevan kohdalle. Oma pilkkireiän ympäristö näytti huomattavasti kalpeammalta kuin naapurin. Viimeisen silauksen päätökselle rakentaa oma pilkkiluotain, oli se kun kalantulo omalta osalta lakkasi ja vieressä jatkui kuten ennenkin. En vain osannut uittaa viehettä oikealla korolla ja oikealla tavalla kalan lähestyessä sitä, että se olisi kiinnostunut iskemään.

Turhautumista kalattomuuteen lisäsi myös uteliaisuus käydä kurkkimassa olan ylitse luotaimen ruutua jossa kalaa vilisee ja kalaa myöskin nousee. Tästä hetkestä noin 5 tuntia eteenpäin sähköpostiini tuli tilausvahvistus, että pilkkianturisi on postitettu!

Ensimmäinen luotain tuli otettua veneestä. Laitteena oli useamman vuoden vanha Lowrance LMS-520C yhdistelmälaite 5″ näytöllä. Laitteessa oli tosin ulkoinen GPS-anturi, joten GPS:ää ei päässyt käyttämään. GPS:ää en tosin näe tarpeellisena kyseisessä laitteessa, koska Navionicsin tai muita vastaavia järvikarttasovelluksia puhelimeen on internet pullollaan ja kohtuullisen edullista korvausta vastaan vieläpä. Tämä kännykällä kartan katselu vieläpä säästää pilkkikaiun akkua, eikä painoa tarvitse akun muodossa kantaa extramäärää. Tämä komeus sai anturikseen  Lowrancen PTI-WBL -pilkkianturin ja virtaa laitteeseen syötti 7,2ah:n lyijyhyytelöakku. Kuvissa näkyvää oranssia nylonnarua näytin vedonpoistona ja korkeuden säätöön.

Vanhat näytöt tuppaa viemään vähän enemmän virtaa kuin nykyiset LED-taustavalaistut näytöt, jotenka kyseisen laitteen käyttöaika rajoittui noin 5-7h tienoille kelistä hieman riippuen.

Tämä pilkkireppu pääsee nyt tyttöystävän kannettavaksi ja oli aika rakentaa itselle uusi, nykyaikaisempi, kevyempi ja omaan käyttöön paremmin soveltuva ratkaisu.

Uuteen reppuun oli tarkoitus laittaa painoltaan hieman kevyempää rautaa kuin ennen, rautaa kun tuntui tosiaan edellinen laite olevan. Kaavailin ostavani itselleni uudempaa CHIRP-teknologiaa omaavan Lowrancen laitteen. Ensisijaisena vaihtoehtoja oli kyseisen valmistajan Elite-4X CHIRP -luotain, mutta kallistuin lopulta sen isoveljeen, Elite-5X CHIRP:iin.

Yleisimmät pilkkikaikuluotaimet joita järvellä näet lienevät juuri edellä mainitusta Lowrancen Elite-sarjasta. Syy merkin yleisyyteen varmastikin löytyy siitä, koska tähän merkkiin on helppo löytää pilkkianturi myös Suomesta. Sellaista hommatessa kannattaa muistaa,  tarkistaa anturin sopivuus käytettävään laitteeseen. Vaihtoehtoja pilkkiantureissa Lowrancella on kaksi, muutoin samat keskenään, mutta liitin on erilainen. Listaan vielä tarinan loppuun antureiden yhteensopivuudet eri malleihin.

Uuden kaikuluotaimen kanssa oli tarkoitus hommata myös uusi anturi ja akku, edellisten jäädessä toiseen reppuun. Sitten piti hankkia vielä se mihin se luotain oli tarkoitus asentaa!

Idea syntyi työaikana, kuinkas muutenkaan. Hyllyttelin kotimaisia Arteknon valmistamia uretaanisia Repakki -pilkkipönttöjä myyntiin ja perehdyttelin samalla itseäni tuotteen saloihin, silleen niinkuin perusteellisesti, kunnes lamppu syttyi. Muutaman päivän mielikuvaharjoittelun ja ideoinnin jälkeen tämä kyseinen pilkkipönttö löytyi omasta olohuoneesta ja asennus oli valmis alkamaan!

Samaan hengenvetoon oli hyvä hommata myös kaikki muu luotaimen asennukseen liittyvä oheistuote. Tässä vaiheessa sitten kokemuksen syvällä rintaäänellä vinkkinä, että ÄLÄ KÄYTÄ PIKALIIMAA uretaanin tai finnfoamin liimaamisessa. Siitä saa sitten aikaiseksi lähinnä sulaa mössöä, päänsäryn ja hyvän syyn ostaa uusi keittiönpöytä. Käytä Epoksia.



Ostoslista näytti hyvin pitkälti tältä:

-Repakki pilkkipönttö

-Lowrance Elite-5X CHIRP

-Lowrance PTI-WBL pilkkianturi

-7,2Ah Lyijyhyytelöakku

-Abiko-liittimet virtajohtoon

-Abiko- putkiliittimet sulakerasialle

-Nippusiteitä

-Epoksia

-RST-ruuveja ja muttereita tarpeen mukaan

-Muovinen pollari

-Tarranauhaa

-Vieherasia

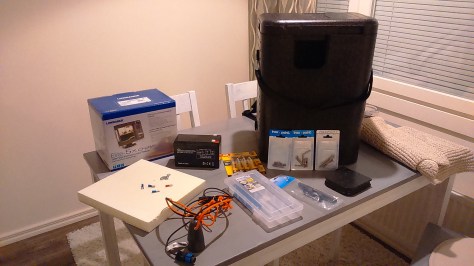

ostoslista

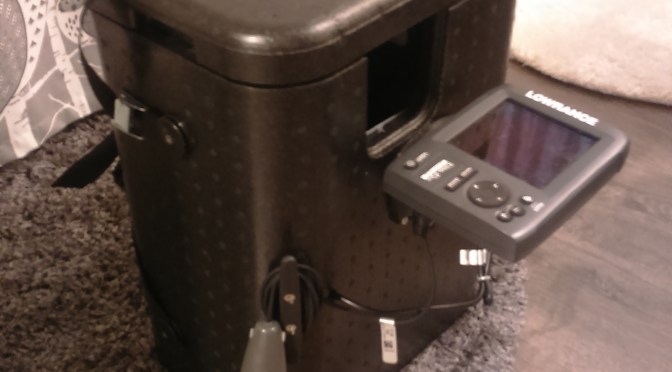

Asennusta vaille valmista (Kuvassa vanha pilkkianturi)



Aloitetaan kokoonpanosta kertominen vaikka sillä, että tämä kannattaa tehdä jossain muualla kuin keittiön ruokapöydällä. Ja takaisin aiheeseen, homma pääsi alkamaan luotaimen jalan asennuksella. Siihen tarvittiin nopea summittainen mittaus ja 6mm poranterä. Tässä tapauksessa korkeus oli helppo määrittää, eli niin ylös kuin mahdollista, mahdollisimman keskelle mutta kuitenkin kalaluukun alapuolelle. Ruuveina m6 50mm RST-ruuvit, isohkot aluslevyt ettei mutterit uppoa uretaanipönttöön ja nyloc-mutterit päihin ettei varmasti löysty.

Seuraava vaihe oli laittaa teline anturille, johon oli tarkoitus kiinnittää anturin kaapeli. Tähän tarkoitukseen tuli keksittyä käyttöä muoviselle pollarille. Hetken mietittyäni sijoituskohtaa pollarille, totesin käytön olevat itselle helpointa oikealla kädellä ja ihan pöntön laidassa ettei luotain ole edessä kaapelia rullaillessa. Huomioitavaa on myös se, jos vettä tai lunta on jäällä, ettei kaapeli lillu edellämainituissa epämiellyttävyyksissä koko aikaa. Tuumasta toimeen ja pidempää pulttia metsästämään. Kiinnitys tapahtui 70mm pitkillä m6 RST-ruuveilla, jotka riittivät juuri ja juuri lävitse.

Idea tässä oli se että saan johdon rullattua kätevästi pois edestä kun sitä ei tarvita ja samalla myös saada anturikaapelin pituus säädettyä, että anturin korkeus on optimaalinen, eli juuri ja juuri jään kannen alle. Ja että miksi siihen korkeuteen? Liian syvällä uiva anturi näyttää syvyyden väärin, anturikeila on pohjan tasalla sitä kapeampi mitä lähempänä anturi on pohjaa, anturi roikkuu vapaana ja osoittaa kohti suoraan pohjaan, siima ei kierry niin herkästi anturin ympärille ja anturi ei ole pilkkireiässä kalan edessä. Tässä nyt muutamia havaintoja miksi tein näin.



Seuraavana to-do -listalle pääsi kaapeloinnit ja akun asennus. Ylläolevassa oikeanpuoleisessa kuvassa näy ilmi mistä toin virtajohdon pöntön sisälle. Johto mahtuu myös 6mm reiästä ILMAN liittimiä, paljaat johdot edellä. Tätä reikää ei kannata liian väljäksi tehdä ettei vesikepponen pääse yllättämään pöntössä.

Akulle tein oman pienen kotelon. Painopisteen vuoksi sijoitin akun sivusuunnassa aivan pöntön keskelle, mutta myös samalla vastapainoksi luotaimelle. Mittasin akun korkeuden, jätin hieman varaa liittimille ja leikkasin sopivat kappaleet katkoteräveitsellä finnfoam -levystä. Ensimmäisenä liimasin EPOKSILLA foamisen väliseinän pöntön pohjaan ja seinään kiinni, tämän jälkeen niputin ylimääräisen virtajohdon kiepille nippusiteitä apuna käyttäen pöntön nurkkaan johon jäi hieman tilaa niille. Kanneksi myös siivu foamia ja nurkkaan lisäkappale joka pitää akun ja myös kannen paikallaan.

Seuraavana vuorossa oli vieherasia ja kalapussin pidikkeet. Näihin kätevä apu löytyi liimattavasta tarranauhasta. Rasia sattui olemaan kooltaan sopiva sijoitettavaksi pöntön kannen sisäpintaan, jossa se ei ole edessä lainkaan, eikä myöskään vie tilaa vähäiseltä tavaratilalta, johon mahtuu muutama pystärivapa. Tarranauhaa ei kannata laittaa yhtään enempää kuin mitä kuvassa on, pysyy näilläkin ihan riittävän tiukasti vaikka rasia on täynnä tasureita.

DSC_0429

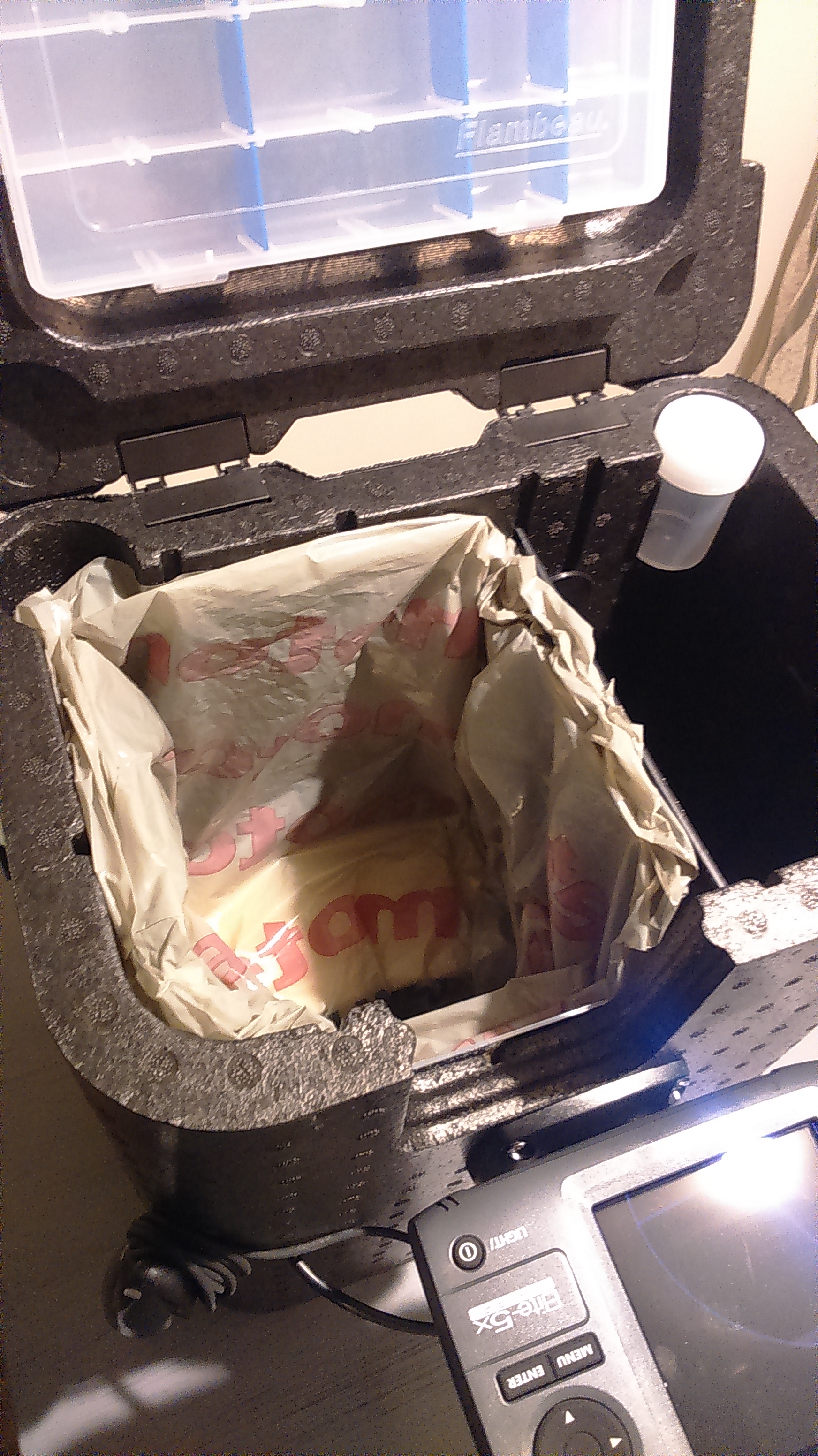

Kalapussi paikallaan

Loppusilaus tehty kalapussin muodossa. Enimmät kalan limat ja hajut pitäisi nyt jäädä pussiin ja näinollen  tarvittaessa kotoa saadaan myös lupa tuoda pönttö lämmittelemään sisätiloihin.

kalastuksen päätteeksi kalaluukku voidaan sulkea pöntön mukana tulleella irroitettavalla luukulla.

testausta

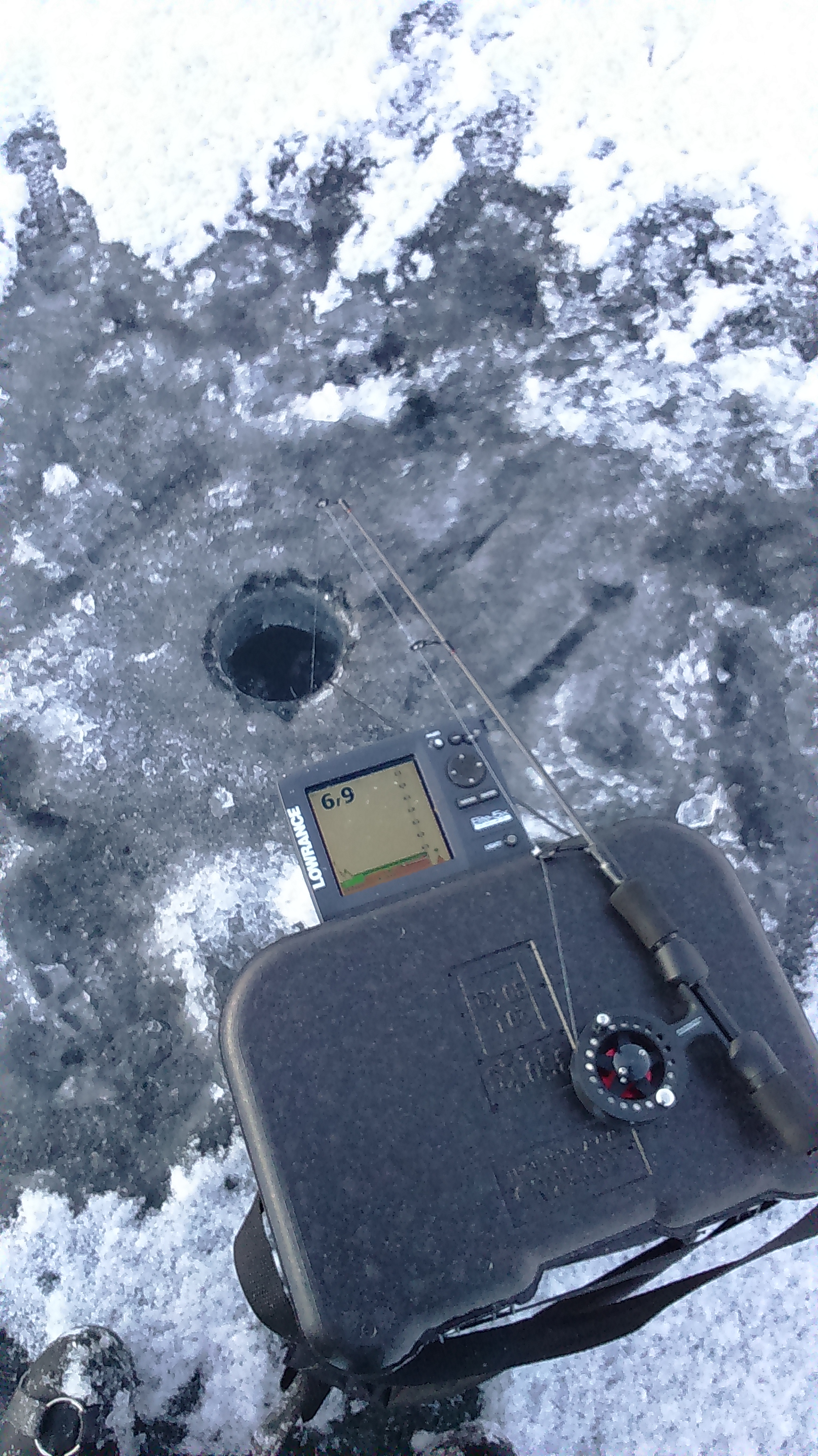

testausta tasurilla

Testireissulla tuli huomattua, että valtaosaltaan suunnitelmat pöntöstä meni nappiin. Uusi pönttö on huomattavasti lämpimämpi istua ja myöskin ergonomia on parempi istuinkorkeuden vuoksi. Miinusta ei oikein muualta löytynyt kuin vedessä lilluvista olkahihnojen remmeistä joissa alkoi loppupäivästä roikkua puudelin kokoiset lumipallot. Ongelma ratkaistiin seuraavalla reissulla niputtamalla remmit kiinni pöntön varsinaiseen kantohihnaan. Näyttö on minun makuuni tässä nyt riittävän lähellä ja näkyvyys pilkkireiälle on hyvä. Vavan käsittely on nyt helpompaa kun näyttö ei ole vavan edessä missään tilanteessa. Testireissu myös osoitti sen että laite ei vie virtaa juuri nimeksikään. Pidin laitetta kirkkaustasolla 6 käynnissä n. 6 tuntia ja mikäli virtapalkki pilkkitilassa ollessa pitää paikkansa, virtaa kului noin 20% akun maksimista. CHIRP-luotaimen kuva vaikuttaa myöskin erittäin selkeältä ja helpposäätöiseltä. Säädöt onnistuu tarvittaessa pikavalikon kautta muutamassa sekunnissa.

Listataan lopuksi myös antureiden soveltuvuuslista eri luotaimille.

386374

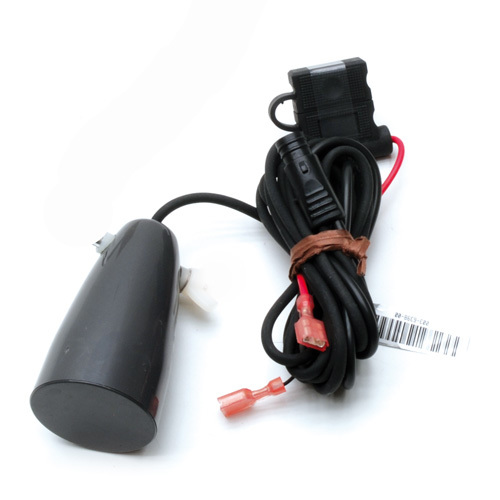

PTI-WSU

PTI-WSU:

Elite-3x, Elite-4 / 4x,  Elite-5 / 5x, Mark-4 / 4x, X-4, X-4 Pro, X-37



d41141-821135477_1_640

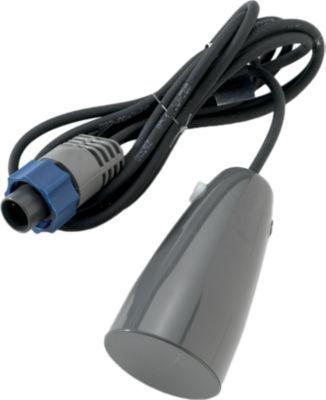

PTI-WBL

PTI-WBL:

Elite-ti 5, Elite-ti 7, Hook-4 / 4x, Elite-4 / 4x HDI, Elite-4 / 4x CHIRP, Elite-5 / 5x HDI, Elite-5 / 5x CHIRP, Elite-7 / 7x HDI, Elite-7 / 7x CHIRP, HDS-sarjojen kaikki mallit,  X-51, X-125, X-135, LCX ja LMS-sarjojen kaikki mallit



Huom, vastaavalla liittimellä olevat Eaglen luotaimet tukevat myös kyseisiä antureita.

kirjoitus hetkellä matka taittuu venekunnan kesken kohti helsinkiä ja  Venemessuja 2016!

Kireitä!

Mainokset

Luotauksen nauhoitus + Autochart = Omat kartat

Kauden aluksi hommasimme Humminbirdin viistoluotainkombon ja olimme selvittäneet valmiiksi että myös sillä voi tehdä omia karttoja luotausdatasta muiden merkkien tavoin. Humminbirdin ohjelma ei ehkä ole niin tunnettu kuin esimerkiksi Lowrancen vastaava ja monella se on saattanut jäädä kokonaan huomaamatta ja näin ollen hyödyllinen ominaisuus jäänyt vaille käyttöä.

Autcohart
Autcohart

Laitteen lisäksi tarvitsee Autochart nimisen ohjelman (onix sarjan laitteissa sisäänrakennettu) jonka mukana tulee tyhjä karttakortti johon luotauksia voidaan nauhoittaa ja jolle myös valmis karttadata siirretään. Kauden aikana jokaisella reissulla on ollut nauhoitus päällä ja suurin osa reissuista onkin ollut enimmäkseen nauhoittelua ja vaaput ovat olleet vedossa toissijaisesti. Kun nauhoitusdataa alkaa olla tarpeeksi myös kartat alkavat näyttää entistä paremmilta ja niistä alkaa muodostua hyviä kokonaisuuksia. Omia karttoja tekemällä on mahdollista löytää paljon valmiissa kartoissa näkymättömiä pohjanmuotoja ja näin ollen omasta kalastuksesta saa ajan myötä entistä tarkempaa ja uistinten menetykset ”yllätys” pateille vähenevät.

Luotausuistelua
Luotausuistelua

Elikkäs homma menee yksinkertaisesti niin että ensiksi laitetaan tyhjä muistikortti plotteriin josta laitetaan nauhoitus päälle, laite tallentaa sijaintitiedon ja syvyyden. Tämän jälkeen data siirretään tietokoneeseen jossa on autochart ohjelma ja tällä datasta tehdään kartta. Tämän jälkeen data päivitetään kortille ja se on valmis käytettäväksi sitä tukevissa plottereissa. Luotausdatan nauhoituksen voi tehdä mille tahansa muistikortille mutta valmis karttadata on siirrettävä ohjelman omalle kortille, muuten plotteri ei tunnista karttaa.

Näytöllä näkyvät luotausdataa sisältävät alueet
Näytöllä näkyvät luotausdataa sisältävät alueet

Kartan tekeminen ohjelmalla on helppoa. Luotausdatatiedostot siirretään ohjelmaan jonka jälkeen se näyttää niiden sijainnit karkealla kartalla. Tämän jälkeen valitaan kohta joka ”mapataan”, ohjelma voi kerralla tehdä 7000x7000m kokoisen alueen.

Kartat
Kartat ”mapattuna”

Mappauksessa ohjelma piirtää reitit kartalle ja reitissä näkyy syvyys eri väreinä. Tämän jälkeen luodaan kartta jossa dataa käsitellään ja aiemmat reitit levenevät.

Kartat tehtynä
Kartat tehtynä
Yksittäiset jäljet
Yksittäiset jäljet ”mapattuna” ja tehtynä kartaksi

Tämä on lopullinen datasta saatava informaation määrä. Kun kartat päivitetään sitä varten olevalle muistikortille, ohjelma tekee myös syvyyskäyrät. Ohjelmassa voidaan käyttää näkymää jossa on pällekkäin väreinä olevat syvyydet ja syvyyskäyrät, plotterille siirrettäessä värit ovat vain sinisen sävyjä mutta syvyyskäyrät näkyvät plotterissakin.

Oma kartta vs. Navionics
Oma kartta vs. Navionics

Ohjelmassa on myös mahdollisuus tehdä ”Map Image” eli luoda kuva kartasta, tämä ominaisuus on tehty tietokoneen navigointiohjelmia varten. Ohjelma luo kuvan kartasta jossa näkyvät värit ja syvyyskäyrät, sen jälkeen voi valita minkä kalibrointitiedoston Autochart tallentaa kartalle. Tämän jälkeen map imagen voi siirtää johonkin navigointiohjelmaan ja kalibroida kartan siinä ja sen jälkeen sitä voi käyttää uistellessa. Olemme itse käyttäneet tietokoneella Ozi Exploreria, viimeksi käytimme ohjelmaa noin kymmenen vuotta sitten mutta se ei ole juurikaan muuttunut joten käyttöönotto oli helppoa. Homma tapahtui niin että Autochartista tallenettu karttakuva avattiin Ozissa ja kalibroitiin muutamalla koordinaattipisteellä, mitä enemmän laittaa pisteitä sen tarkemman kalibroinnista saa. Tämän jälkeen kartta on valmis käytettäväksi ja mielestämme selkein versio siitä on Ozin näytöllä.

Sama kuva Ozi Explorerissa
Sama kuva Ozi Explorerissa

Itse Autochart ohjelmaakin voi käyttää plotterina kunhan gps on yhdistetty tietokoneeseen, tällöin sijainti näkyy pisteenä luodattujen karttojen päällä mutta jos haluaa että syvyyskäyrät näkyvät Autochartin kanssa pitää koneessa olla myöskin Autochartin karttakortti sisässä. Tämä on helppo keino käyttää karttoja tietokoneessa ilman kalibrointeja tai ylimääräisiä ohjelmia.

Itse tehty kuva jossa päällekkäin oma kartta ja Navionics
Itse tehty kuva jossa päällekkäin oma kartta ja Navionics

– Antti
