Kokemuksia: 3D-luotain osa 2

Nyt kun olemme päässeet vähän vetämään myös haukea ja kuhaa niin myös 3D-kaiusta on tullut enemmän kokemusta. Hyödyt ainakin meidän kalastusta ajatellen ovat olleet suuremmat nyt kuhan uistelussa kuin lohen kalastuksessa. Toki myönnettävä on että painopiste on kuhan osalta suurempi, joten myös kokemusta ja käyttöä on sillä saralla on kertynyt hieman enemmän.

Suurin hyöty jonka laitteesta omaan kalastusmuotoomme ja kohteeseemme olemme saaneet laitteesta irti on varmaankin penkan löytyminen ja sen muodon havainnointi. Normaalilla kaikuluotaimella esim. 200Khz taajuuksilla ajeltaessa saat syvyystiedon ja kalakaaret pohjan läheltä, hyvinkin kapealta alueelta veneen alta. Kaikki mikä jää keilan ulkopuolelle, jää syvyystietokin saamatta. esimerkkinä 10m vedellä, et voi tietää paljonko on vettä 5 metrin päässä vasemmalla puolella venettä. Pohjan rakenne taas paljastuu paremmin kun siihen lisätään viistoluotaus, jolta erottuu kyllä rakenne, onko pohja kivikkoista, onko tukkeja tms struktuuria, joka sillä teknologialla on havaittavissa. Viisto paljastaa myös tippuuko pohja tai nouseeko ns. katve, eli vesi madaltuu, mutta tieto siitä että kuinka paljon, jää useuin arvailujen varaan. Viisto on mielestänmme aivin loistava apuväline, mutta koska sekään ei välttämättä enää riitä, on tilanne vietävä ”nextille levelille” eli 3D:llä tarkkaa faktaa pohjasta. Uistellessa käytämme sitä pääasiassa penkkojen muodon ja syvyyden vaihtelujen havainnoimiseen. Penkan suuntaisesti ajattaessa näkyy normaali kaiussa vain tasaista, 3D-kaiussa huomaat kallistukset myös sivusuunnassa. havainnointia helpottamaan on Lowrance onnistunut lisäämään uusimmilla laitepäivityksillään keilan leveyttä 3D-anturiin.

Kuvantarkka seuranta pohjanmuodoista kertoo myös keilan leveydet aina 10cm tarkkuudella kummallekin puolelle, johon vaikuttaa veden syvyys ja pohjan muodot. Alla olevassa kuvassa käy selkeästi ilmi, kuinka pohjanmuodot vaihtuvat vasemmalla ja oikealla puolella. Näin on helppoa todeta penkan jyrkkyys ja muoto, joka puolestaan auttaa valitsemaan parhaan mahdollisen ajolinjan kyseiseen penkkaan. Ennen katsoimme että veneen alla on sopivasti vettä kyseiselle painotukselle joka on käytössä ja matalan puolella olevat vieheet tökkivät pohjaa usein ja uistin menetyksiä tuli aivan turhaan, koska vettä saattoi olla oikeasti huomattavasti vähemmän kuin mitä oli oletettu, eikä näin ollen myöskään ollut edes välttämättä potentiaalista kalavettä. Nyt jos näemme näiltä ”perus kuhasyvyyksiltä”, eli noin 7-10m väliltä useamman kymmentä metriä sivulle penkan suuntaan, on meidän helppoa vaihtaa ajolinja sopivaksi tai nostaa hieman vauhtia painojen nostamiseksi irti pohjasta. Eli käytännössä siis tiedämme ”noin syvyyden” kelkan alla.

Kuvaa on mahdollista pyöritellä mieleiseen kuvakulmaan, josta on helppoa havaita mennyttä maastoa  ja syvyyttä sekä käännellä kuvaa kuin katsoisit sitä vaakatasosta. Zoomitasoa muuttamalla lähelle saat hyvinkin tarkat muodot näkymään. Uloimmilla zoomeille puolestaan on helppoa hahmottaa kokonaisuutta luodatulta alueelta.

3D-kaikuluotaus sopii oivasti myös heittokalastajalle, jolla on mahdollisuus pyöriä vielä paremmin pienellä alueella ja etsiä niitä pieniä syvyyden muutoksia pohjassa, jotka ovat potentiaalisia ottipaikkoja. Heittokalastajille on myöskin helpompi käyttää laitetta myös kalan etsimiseen. Uistelussakin se toki on mahdollista, etenkin jos kohdekala on lohi ja tarkoituksena on kartoittaa täkyparvia, mutta me emme koe sitä niin tärkeänä ominaisuutena juuri meille, vaan luotamme Airmarin TM150 -anturiin kalojen osalta.

Alla hieman kuvia laitteen ulosannista. Screenshotit napsittu iPadilla ja HDS 7 Gen3:lla

Väriteemat ovat 3D:ssä vaihdettavissa mieleisekseen. Aloitimme Sinertävällä teemalla, mutta siirryimme ruskeaan pohjaan, jonka totesimme miellyttävämmäksi silmälle ja kontrasteille.



Photo 12.6.2016 15.34.43
Kuvassa vene ajaa penkan suuntaisesti

Myöskin kivikasat ja pohjanrakenne tulevat hyvin esiin 3D:n avulla ja niiden avulla mahdollisten kalapaikkojen kartoittaminen onnistuu entistä helpommin. Tästä on varmasti vielä enemmän hyötyä heittokalastuksessa.

Photo 12.6.2016 11.17.15
Penkan reunaa ja kivikkoa, potentiaalinen hauki- ja kuhapaikka
Photo 4.7.2016 10.13.18
Normaalikaiku näyttää tasaista mutta 3d kertoo että ollaan penkan reunalla
shot040
Pohjassa oleva kaapeli ja sen painorenkaat
shot044
Jyrkkä penkan reuna

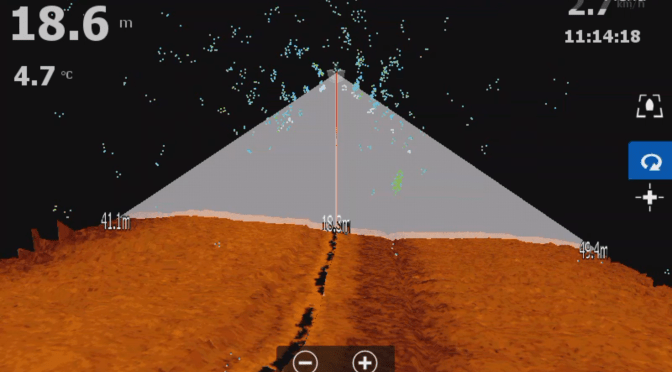

Kokemuksia: 3d StructureScan

Alkuun kuullessani uutisen Lowrancen julkaisseen 3d-kaikuluotaimen ajatukseni oli että tuota ei varmaankaan tule hankittua, pian huomasinkin että sellainen tuli paketissa kotiin ja asennus veneeseen oli edessä.

 Ajatus alkoi kypsymään mielessä pikkuhiljaa ja venemessuilla laitteeseen tutustuessa, alkoi ostopäätös syntyä. Laitteesta saa aivan uudenlaisen näkymän veden alle ja lisäksi myös normaali 2d sivuluotauksen ominaisuudet ovat parantuneet.

3d-tilassa näkymää voi pyöritellä mielensä mukaan ja tarkastella pohjanmuotoja tai kalojen sijoittumista suhteessa veneeseen. Tämä luo aivan uuden kuvan vedenalaisesta maailmasta verrattuna normaaliin luotaimeen, esimerkiksi kalaparvista näkee miten kaukana veneen sivulla ne ovat ja missä korossa.

3d-luotain toimii tällä hetkellä vain Gen3-sarjan laitteissa joten meillä se näkyy 7″ takanäytössä, lisäksi kuvan saa wifin kautta koppiin padille. Meidän käyttöön 7″ näyttökin on ollut ihan riittävä ja kuvasta saa hyvin selkoa, isommalla näytöllä kuva kuitenkin pääsisi varmaan vielä paremmin oikeuksiinsa. 3d-boksista saa kuitenkin myös normaali 2d sivu- ja alasluotauskuvan ainakin gen2 -sarjan näyttöihin, ja esimerkiksi meillä kopissa olevaan Gen2 sarjan pelkkään plotterimalliin myös kaikukuva siirtyy hyvin.

Photo 11.4.2016 15.27.38
Näkymää 7″ ruudulta

Laitteen käyttöönotto oli helppoa, johdot kiinni laitteisiin ja uusimmat päivitykset näyttöihin ja se on siinä. 3d-tila löytyy kun laittaa structurescanin normaalin näkymän jossa sivut näkyvät, ja oikean reunan menupalkista klikkaa 3d kohtaa. Isommalla näytöllä voi vaikka pitää vierekkäin 2d ja 3d kuvaa jolloin hahmottaminen on vielä helpompaa ja mukavampaa. Asetukset ovat melkolailla samat kuin 2d laitteessakin ja ne löytyvät äkkiä kohdilleen. Värivalintojakin on riittävästi ja itsellä on vielä tarkastelussa mikä väri antaa kaikista mielyttävimmän ja tarkimman kuvan.

Pelkästäänkin 3d kaiun kuvalla pärjää mutta selkeyden vuoksi tykkään itse käyttää vierellä tai toisessa näytössä myös ihan normaalin kaiun kuvaa, tästä näkee omasta mielestä selkeämmin syvyyden vaihtelut. 3d kuva tuo varmasti lisää hyötyä kalastajille ja vähintäänkin lisää ajankulutusmahdollisuuksia sitä isoa odotellessa.

Tällä hetkellä laite on ollut meillä käytössä reilun viikon Ruotsissa ja lisää kokemuksia tulee kesän aikana kunhan järvet vapautuvat jäästä. Odotan että ominaisuutta pääsee testamaan kuha- ja haukihommissa joissa pohjanmuodoilla on iso rooli kalojen suhteen.
